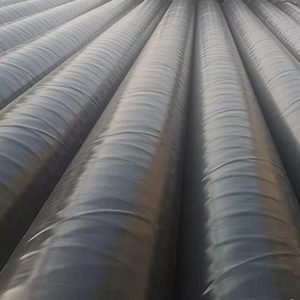

埋地聚乙烯防腐管
产品类型：外3PE防腐
塑层材质：外层环氧树脂底漆、中间层胶粘剂层，外层为聚乙烯层。根据需要可内层环氧树脂涂层防腐。
基材材质：直缝焊接钢管、螺旋焊接钢管、无缝钢管等。
塑层颜色：灰色、黑色等，其它颜色可定制。
连接方式：双金属连接、焊接。
工作温度：80℃以下温度。
工作压力：保持与基材钢管的工作压力一致。
适用范围：防腐埋地管道。
执行标准：外层防腐《埋地钢质管道聚乙烯防腐层》GB/T23257-2017。内层防腐根据需要可执行标准《给水涂塑复合钢管》（CJ/T120-2016）、《钢塑复合管》（GB28897-2012）、《钢制管道熔结环氧粉末内防腐层技术标准》(SY/T0442-2018)
产品类型：外3PE防腐
塑层材质：外层环氧树脂底漆、中间层胶粘剂层，外层为聚乙烯层。根据需要可内层环氧树脂涂层防腐。
基材材质：直缝焊接钢管、螺旋焊接钢管、无缝钢管等。
塑层颜色：灰色、黑色等，其它颜色可定制。
连接方式：双金属连接、焊接。
工作温度：80℃以下温度。
工作压力：保持与基材钢管的工作压力一致。
适用范围：防腐埋地管道。
执行标准：外层防腐《埋地钢质管道聚乙烯防腐层》GB/T23257-2017。内层防腐根据需要可执行标准《给水涂塑复合钢管》（CJ/T120-2016）、《钢塑复合管》（GB28897-2012）、《钢制管道熔结环氧粉末内防腐层技术标准》(SY/T0442-2018)
产品性能
1、外防腐层为环氧涂层打底、中间层胶粘剂层，外层为聚乙烯层，是外PE涂层管道防腐功能的加强级别，具备高抗渗性和高机械性能等特点。2、在三层结构中，熔结环氧粉末涂层的主要作用是：形成连续的涂膜，与钢管表面直接粘结，具有很好的耐化学腐蚀性和抗阴极剥离性能；与中间层胶粘剂的活性基团反应形成化学粘结，保证整体防腐层在较高温度下具有良好的粘结性。
3、中间层通常为共聚物粘结剂，其主要成分是聚烯烃，目前广泛采用的是乙烯基共聚物胶粘剂。共聚物胶粘剂的极性部分官能团与熔结环氧粉末涂层的环氧基团可以反应生成氢键或化学键，使中间层与底层形成良好的粘结；而非极性的乙烯部分与面层聚乙烯具有很好的亲合作用，所以中间层与面层也具有很好的粘结性能。
4、聚乙烯面层的主要作用是起机械保护与防腐作用，与传统的二层结构聚乙烯防腐层具有同样的作用。.聚乙烯层是一种高韧性材料，其断裂伸长率一般＞600，拉伸强度＞22MPa，对管基沉降不均匀有非常强的适应力。
5、防腐性与聚乙烯层的耐候性，抗机械损伤性，弥补了各自的缺点，从而大大提高了涂层的使用寿命，使用年限长达50年。
防腐层性能能指标
|
项目 |
性能指标 |
|
|
二层结构 |
三层结构 |
|
|
剥离强度 |
≥70 |
≥100（内聚破坏） |
|
阴极剥离（65℃，48h）mm |
≤15 |
≤5 |
|
阴极剥离（最高运行温度，30d)mm |
≤25 |
≤15 |
|
环氧粉末底层热特性 玻璃化温度变化值I ΔTgI ℃ |
/ |
≤5 |
|
冲击强度J/mm |
≥8 |
|
|
抗弯曲（-30℃，2.5°） |
聚乙烯无开裂 |
|
|
耐热水浸泡（80℃，48h） |
翘边深度平均≤2mm且最大≤3mm |
|
外防腐层厚度
|
钢管公称直径 |
环氧涂层um |
胶粘剂um |
防腐层最小厚度mm |
|
|
普通级（G） |
加强级（S） |
|||
|
DN≤100 |
≥120 |
≥170 |
1.8 |
2.5 |
|
100＜DN≤250 |
2 |
2.7 |
||
|
250＜DN≤500 |
2.2 |
2.9 |
||
|
500＜DN≤800 |
≥150 |
2.5 |
3.2 |
|
|
800＜DN≤1200 |
3 |
3.7 |
||
|
DN＞1200 |
3.3 |
4.2 |
||
内防腐层厚度
（1）《给水涂塑复合钢管》（CJ/T120-2016）、《钢塑复合管》（GB28897-2012）标准，参考前附表（2）《钢制管道熔结环氧粉末内防腐层技术标准》(SY/T0442-2018)：普通级＞300um，加强级大于500um。
第一层 环氧粉末涂料的性能指标
|
序号 |
项目 |
性能指标 |
试验方法 |
|
1 |
粒径分布（%） |
150µm筛上粉末≤3.0 |
GB/T6554 |
|
250µm筛上粉末≤0.2 |
|||
|
2 |
挥发份（%） |
≤0.6 |
GB/T6554 |
|
3 |
胶化时间（200℃）（S） |
≥12 |
GB/T6554 |
|
4 |
固化时间（200℃）（min） |
≤3 |
SY/T0413-2002附录C |
第二层 胶粘剂的性能指标
|
序号 |
项目 |
性能指标 |
试验方法 |
|
1 |
密度（g/cm³） |
0.910-0.950 |
GB/T4472 |
|
2 |
熔体流动速率（190℃，2.16kg）（g/10min） |
≥0.5 |
GB/T3682 |
|
3 |
维卡软化点（℃） |
≥90 |
GB/T1633 |
|
4 |
脆化温度（℃） |
≤-50 |
GB/T5470 |
|
5 |
氧化诱异期（min）（200℃） |
≥10 |
GB/T23257-2009附录F |
|
6 |
含水率 % |
≤0.1 |
HG/T2751-1996 |
|
7 |
拉伸长度（Mpa）（V=50mm/min） |
≥17 |
GB/T1040.2 |
|
8 |
断裂伸长率（%）（V=50mm/min） |
≥600 |
GB/T1040.2 |
第三层 聚乙烯专用料的性能指标
|
序号 |
项目 |
性能指标 |
试验方法 |
|
1 |
密度（g/cm³） |
≥0.940 |
GB/T4474 |
|
2 |
熔体流动速率（190℃，2.16kg） |
≥0.12 |
GB/T3682 |
|
（g/10min） |
|||
|
3 |
炭黑含量（%） |
2.02.4 |
GB/T13021 |
|
4 |
耐热老化（100℃，2400h）（100℃,4800h(%） |
≤35 |
GB/T3682 |
